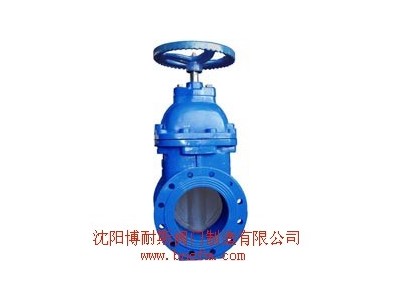

博耐斯軟密封暗桿閘閥概述
軟密封閘閥的閘板被特殊橡膠整體包裹，利用橡膠的彈性變形使閥門密閉，達到零泄漏。閥腔內無閘槽，不滯留雜物，阻力小，開關輕巧。閥桿與頂蓋間的上密封，采用“內3外2”共五道“O”型密封圈結構，密封嚴密，合理的設計結構使“O”型圈可實現帶壓更換，不壓盤根，免維護。閥體內外均采用環氧樹脂靜電噴涂，不會產生銹水，可滿足直接飲用水要求。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流介質使用。
軟密封暗桿閘閥結構特點
平底式閥座
彈性座封閘閥底部采用全流域直通式流道設計，等同于直管道，無滯流凹腔結構，流阻小，確保流體的無阻礙流通，不易沉積雜物，也不會對介質造成二次污染。
全包覆閘板
閘板采用球鐵QT500-7骨架整體包覆橡膠，成熟的硫化技術和的硫化工藝，將閘板鐵芯與流體隔離。包覆緊密，其結合強度符合DVGW要求，即使受到頻繁的擠壓應力橡膠也不會脫落。閥桿螺母與閘板兩體式結構，有足夠的自由度，啟閉靈活并無卡阻現象。
在線更換密封圈
特殊軸封結構，全開時可在線不停水更換密封圈。
上密封嚴密
閥桿與頂蓋間的上密封，采用“內3外2”共五道“O”型密封圈結構，與傳統閘閥的填料密封結構相比，緊密密封，磨擦阻力大幅減小。
防腐性能
殼體（球鐵QT500-7）內外表面靜電噴涂環氧樹脂粉末，涂層均勻牢固，不露鐵；中腔連接螺栓頂部封膠，隔絕螺栓與環境的接觸，以防腐蝕。
食品級衛生要求
軟密封閘閥內腔噴涂環氧樹脂粉末，符合DVGW標準（德國），高于GB/T17219要求；閥桿、閥桿螺母等內件采用不銹鋼或青銅，不受水腐蝕；包覆橡膠符合飲用水衛生標準
附加功能
可提供閥門開度指示、地下直埋、防盜鎖控等附加功能。
軟密封暗桿閘閥標準規范
設計制造標準：CJ/T 216-2005、JB/T6376-2005
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
主要零部件
|
名稱 |
材質 |
|
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
閘板 |
球墨鑄鐵+三元乙丙或丁腈橡膠 |
|
中口墊 |
丁腈橡膠、三元乙丙 |
|
密封圈 |
丁腈橡膠 |
|
支架 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
閥桿 |
不銹鋼 |
|
螺栓 |
不銹鋼 |
|
壓蓋 |
球墨鑄鐵、鑄鋼 |
|
閥桿螺母 |
銅合金 |
|
手輪（傳動帽） |
可鍛鑄鐵 |
|
型號 |
Z45X-10 |
Z45X-16 |
|
公稱壓力 |
1.0MPa(10kgf/cm) |
1.6MPa(16kgf/cm) |
|
公稱通徑 |
40～500mm |
40～500mm |
|
密封實驗壓力 |
1.1MPa(11kgf/cm) |
1.76MPa(17.6kgf/cm) |
|
強度實驗壓力 |
1.5MPa(15kgf/cm) |
2.4MPa(24kgf/cm) |
|
適用溫度 |
≤200℃ |
≤200℃ |
|
適用介質 |
水、油、水暖及其他非腐蝕性流體 |
水、油、水暖及其他非腐蝕性流體 |
|
驅動方式 |
手動、電動 |
手動、電動 |
|
亦可根據客戶要求，提供具有特殊技術參數的產品 |
||
