山東美安礦山設備有限公司供應提升機電動機主軸承軸承溫度振動監測閘瓦間隙監測保護裝置、提升機無人值守、提升機閘瓦間隙保護裝置，閘間隙保護、煤礦重要設備全生命周期健康管理及大型設備在線監測與故障智能診斷、煤礦機電設備電機軸承溫度在線監測、煤礦機電設備電機軸承振動在線監測。

1.2 主要用途及適用范圍

ZTJ127煤礦用提升機閘間隙保護裝置，適用于對礦山提升機盤型閘間隙進行保護及在線監測顯示。

主要功能

顯示功能

a) 顯示0-32路閘瓦的間隙值0-9.99mm

b) 顯示絞車運行速度0-13.5m/s

c) 顯示液壓站制動油壓

d) 顯示打點信號0-9點（顯示本次記憶顯示上次點數）

保護功能

監測裝置適配提升機絞車閘瓦磨損監測，

主要實現的功能包括實時監測各制動閘的閘瓦間隙、閘盤偏擺、彈簧疲勞度、空動時間、管路油壓值，記錄故障信息并可語音提醒，可進行日志查詢。主要技術指標包括：

1、實時在線檢測、同步顯示閘間隙值，精度在正負0.1mm之內；

在每個閘瓦上安裝閘間隙傳感器，以制動盤為基準測量閘間隙，當位移距離超過2mm時，能夠語音提醒，閘間隙傳感器測量范圍0~10mm，誤差≤2%。閘間隙傳感器采用數字式位移傳感器，集成CAN總線通信接口，數字量數據傳輸給主機。

2、實時在線檢測、同步顯示制動油壓值，精度在正負0.1MPa；

為監測液壓站回油制動參數，安裝油壓傳感器，監測液壓制動系統中的二級制動壓力。

3、閘間隙值參數自行調整設置、超限報警功能；

4、制動油壓值參數自行調整設置、超限報警功能；；閘瓦間隙保護

5、閘間隙計算誤差自動校正功能；

6、故障自診斷功能

7、可監控閘盤溫度，超溫提醒，閾值可自行設置。

8、超速保護功能：當提升速度超過MAX速度15％時，光信號指示控制繼電器動作。

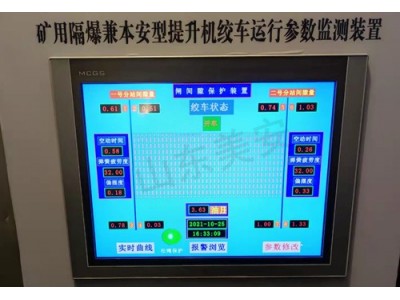

9、實現閘間隙、油壓值等實時數據的顯示，提醒數據查詢，超限或出現故障后提醒或閉鎖提升機。具有立體動態形式的監測畫面，實現了制動閘與實際設備情況一致，形象反映設備運行情況。

10、閘盤偏擺在線監測功能。

選配功能：

一、提升運行打點信號顯示記憶功能（0到9點）、

二、提升方向錯向智能保護功能、

三、提升容器運行速度檢測顯示功能（0到13.5米每秒）、

四、提升容器位置（井深值）檢測顯示功能（0-3999.9米）、

五、等速段超過設定速度保護功能（超過MAX速度15%）、

六、減速段超過設定速度保護功能（超過設定速度10%）、

七、深度指示器失效保護功能、

八、過卷保護功能、

九、故障記憶功能。

十、提升方向閉所保護功能

十一、記錄查詢不少于90天，增加通訊接口。

十二、閘瓦間隙監測范圍：0.01mm～10.00mm

十三、1級制動油壓監測范圍：0.01MPa～10.00MPa

十四、二級制動油壓監測范圍：0.01MPa～10.00MPa

十五、顯示提升機的提升速度、行程、運行狀態、提升勾數等

十六、顯示提升機的提升方向

十七、貼閘壓力監測功能

十八、空動時間監測功能（精度0.001秒)

十九、卷筒偏擺度監測功能(精度0.01mm)

二十、閘瓦間隙超限閉鎖下次開車

二十一、工業以太網聯網功能（選配）

二十二、故障狀態記憶功能：當出現閘瓦間隙超限、超速、深du指示器失效等故障時，顯示儀記憶發生故障的名稱、發生故障時間和故障的相關數據。
