產品介紹

型號表示方法

應用范圍

G/Q/FSJ 型系列曲面攪拌機是我公司推薦使用的攪拌機之一。它廣泛運用在環保、化工、能源、輕工等行業需要對液體進行固液、氣攪拌混合的場合，尤其適用在污水處理工藝中的混凝池、調節池、厭氧池、硝化和反硝化池。

結構簡介

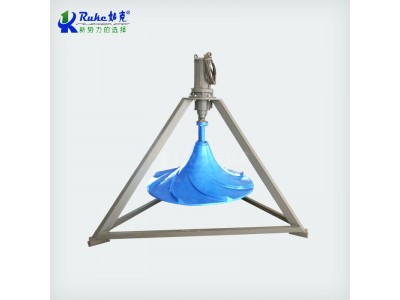

G/Q/FSJ 型系列曲面攪拌機整機由驅動裝置和雙曲面葉輪體及安裝附件組成，為了滿足用戶不同工況條 件下的使用，安裝分為干式(也稱立軸式)和潛水式兩種。干式安裝，將驅動裝置固定在工作橋上，通過傳動 軸將動能傳至介質中的葉輪部件，它用于含固率高，水溫高，含有磨蝕性的液體中，由于葉輪具有自動糾偏 功能，運行較平穩，減速機噪音小于 60 分貝。潛水式安裝，可免去橋架，采用潛水動力，利用設備自重定 位，安裝靈活方便，適用在水深較深，且水質穩定，不含磨蝕性的水體，水溫不大于 40℃，PH 值 6~9 之間， 其特點是無噪音，無視覺障礙。

工作特點

G/Q/FSJ 型系列曲面攪拌機作為攪拌混合設備，適用于各種低黏度的液體之間、固液、氣液之間的混合攪拌；不僅適用于圓形池、方形池，在長方形水池中分單元布置使用也比較常用。

在我國現有各種污水處理工藝中，波輪式攪拌機主要可以克服傳統葉片（漿）式攪拌易出現死角，曝氣 工藝水氣混合效果不佳的問題，發揮其攪拌均勻的優勢。主要特點表現在以下幾個方面：

(1)可以用在各種液體與固體、氣體混合的場合，可替代現有攪拌設備，實現三維立體、螺旋狀的混合， 使攪拌更均勻，提高攪拌效率。

(2)較大的比表面積葉輪，功率配備小，循環水流大，能耗低，比傳統攪拌方式節能 30%-50%。

(3)整機結構緊湊，運行可靠，安裝維護便捷。

(4)該葉輪由增強纖維或鋼制材料制作而成，能適應不同的工況要求，使用壽命長。

性能參數

安裝

雙曲面攪拌機的安裝分為干式安裝和濕式安裝兩種，不論何種安裝形式均非常簡單。

濕式安裝的攪拌機可通過吊機或起吊架直接將攪拌機吊入位置，依靠設備自重定位，固定好電纜。 見濕式安裝示意圖。

干式安裝的攪拌機先將減速機機架固定在工作橋上，然后只需依次安裝傳動軸，葉輪部件，并固定好電 纜，見干式安裝示意圖。

注意事項

1 安裝前由合格電工檢查電機、電器，并確定轉向，葉輪離池底工作距離應≤300mm，且池底平整，結 實，池內無建筑垃圾。

2 如果長時間設備不運行，重新啟動時要防止淤積造成葉輪堵塞而損壞電機。

3 在封閉池中要考慮到葉輪的進出口尺寸。

4 無論何種安裝方式，應注意水下電纜要固定好，防止磨損。

5 使用前應仔細閱讀產品安裝使用說明書。
