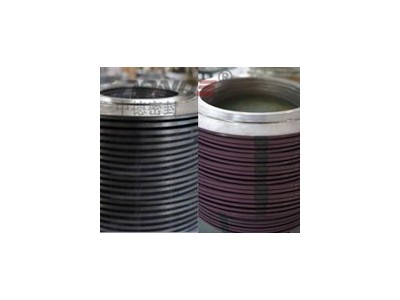

特殊材質纏繞墊片
采用不銹鋼304L,321,316TI,309，347,410，雙相鋼（2205,31803），蒙乃爾MONEL（400）,銦科鎳INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),鈦(T2)等特殊不銹鋼或合金材料作為纏繞鋼帶和內外環和高純核級石墨、膨脹聚四氟乙烯、無石棉等非金屬材料纏繞而成的纏繞墊片，用于各類耐高底溫，內強腐蝕，強輻射等特殊工況條件下的法蘭密封。
性能特點：能在各種超高溫.低溫循環交變，強腐蝕和強輻射各種極端苛刻條件下保持其優良的密封性能。
使用設備:石油、化工、冶金、核電、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封 。
|
|
纏繞墊片結構形式及代號和使用法蘭類別：
|
基本型式
|
代號
|
適用的法蘭密封面
|
厚度(mm)
|
|
V型基本體/環
|
W型基本體/環
|
|
基本型
|
A或R型
|
榫槽面、凹凸面、平面和凹槽面
|
3.2;4.5
|
4.8;5.5;7.5
|
|
帶內環型
|
B或RIR型
|
榫槽面、凹凸面、平面和凹槽面
|
3.2/2
4.5/3
|
4.8/3.0
5.5/4.0
7.5/5.0
|
|
帶定位環型
|
C或CG型
|
平面或凸面
|
|
帶內環及定位環型
|
D或CGI型
|
平面或凸面
|
|
特殊材料:
1. 特殊材質纏繞墊片金屬帶：采用不銹鋼304L,321,316TI,309，347,410，雙相鋼（2205,31803），蒙乃爾MONEL（400）,銦科鎳INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),鈦(T2)等特殊不銹鋼或合金材料。
A. 采用厚度為0.15mm~0.25mm的,321,HASTELLOR-B2,TI等特種鋼帶，或由供需雙方協商 確定。
B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷
2.特殊材質纏繞墊片非金屬帶
A 非金屬填充為特制的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，及云母帶等。帶的厚度為 0.3-1.0mm。
B. 特制石棉燒失量必須≤25%
C. 非金屬帶的氯離子含量≤100PPM
D.各類介質及各種非金屬帶的推薦使用溫度及壓力
|
|
纏繞墊片各種非金屬材料主要技術參數：
|
|
材料
|
標識代號
|
溫度 ℃
|
最大工作壓力
|
適用介質
|
壓縮率%
|
回彈率%
|
應力松馳率%
|
|
膨脹石墨
|
F.G.
|
-220--550
|
420 BAR
|
腐蝕性介質
|
18--30
|
≥17
|
≤18
|
|
特制石棉帶
|
ASB
|
-150--450
|
150 BAR
|
般氣密性
|
18--30
|
≥19
|
≤28
|
|
聚四氟乙烯
|
PTFE
|
-200-- 200
|
150 BAR
|
腐蝕性介質
|
18--30
|
≥15
|
≤13
|
|
無石棉材料
|
NA
|
-100--350
|
150 BAR
|
一般氣密性
|
18--30
|
≥19
|
≤28
|
|
云 母
|
MICA
|
-150--800
|
150 BAR
|
特高溫
|
18--30
|
≥19
|
|
|
陶 瓷
|
CER
|
-200--1090
|
150 BAR
|
超高溫
|
18--40
|
≥19
|
|
下表用于對常用內外環及金屬纏繞鋼帶的材質選擇：
材料名稱
|
縮寫標記
|
硬度(HB)
|
極限溫度(°C)
|
|
碳鋼（Carbon steel)
|
CRS
|
120
|
-40~+540
|
|
304不銹鋼
|
304
|
130~180
|
-195~+760
|
|
304L不銹鋼
|
304L
|
130~180
|
-195~+760
|
|
316L不銹鋼
|
316L
|
130~180
|
-100~+760
|
|
317L不銹鋼
|
317L
|
|
-100~+760
|
|
321不銹鋼
|
321
|
130~190
|
-195~+760
|
|
347不銹鋼
|
321
|
|
-185~+760
|
|
20CB-3(ALLOY 20)
|
A-20
|
|
-185~+1090
|
|
HASTELLOY-B2
|
HAST B
|
215
|
-185~+1090
|
|
HASTELLOY-C276
|
HAST C
|
|
-185~+1090
|
|
INCOLOY-800
|
IN 800
|
|
-100~+870
|
|
INCOLOY-825
|
IN 825
|
|
-100~+870
|
|
INCONEL-600
|
INC 600
|
150
|
-100~+1090
|
|
INCONEL-625
|
INC 625
|
|
-100~+1090
|
|
INCONEL-X750
|
INX
|
|
-100~+1090
|
|
MONEL-400
|
MON
|
150
|
-130~+820
|
|
NICKEL-200(鎳）
|
NI
|
|
-195~+760
|
|
TITANIUM(鈦)
|
TI
|
215
|
-195~+1090
|
※ 外環采用碳鋼作為外環時需要鍍鋅或噴塑作防銹處理
※根據工況選用不同特殊材料為基體的纏繞墊溫度，壓力和內腐蝕性等隨材料而不同。
※采用不銹鋼304L,321,316TI,309，347,410，雙相鋼（2205,31803），蒙乃爾MONEL（400）,銦科鎳INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),鈦(T2)等纏繞鋼帶時，內環材料一般選用相等于或好于選用的纏繞鋼帶材料。
纏繞墊片基本體厚度公差：
項目
|
厚度(mm)
|
公差(mm)
|
|
墊片厚度
|
4.5, 3.2
|
+0.2
-0.1
|
|
環厚度
|
3.0
|
±0.25
|
下表是纏繞墊片直徑公差（即用于法蘭的名義管道直徑）：
|
DIN (mm)
|
ANSI B16.5
BS1560 (mm)
Mss sp-44
|
API 605
|
公差
|
內環內徑
墊片內徑
|
<=600
|
<=24"
|
>=26" and <=34"
|
±0.5
|
|
>600 and <=800
|
>24" and <=34"
|
>=36" and <=60"
|
±0.9
|
|
>800 and <=1600
|
>34" and <=60"
|
|
±1.3
|
|
>1600
|
>60"
|
|
±1.6
|
|
墊片外徑
|
<=600
|
<=24"
|
<=24"
|
±0.9
|
|
>600 and <=16000
|
>24" and <=60"
|
>24" and <=60"
|
±1.8
|
|
1600
|
>60"
|
|
±2.2
|
|
外環外徑
|
|
|
>=1/2" and <=60"
|
±0.9
|
|
<=600
|
<=24"
|
|
0-1.0
|
|
>600 and <=1000
|
>24" and <=34"
|
|
0-1.8
|
|
>1000 and <=1600"
|
>34" and <=60
|
|
0-2.2
|
常用金屬石墨纏繞墊片主要性能參數：
纏繞墊片系數
|
m=2.5-4
|
|
纏繞墊片使用壓力
|
≤25MPa
|
|
纏繞墊片使用溫度
|
-196℃-700℃(氧化性介質中不高于600℃)
|
|
纏繞墊片最小預緊比壓
|
y=68MPa
|
|
技術標準:
1. 金屬纏繞墊片的國外制造標準有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等
2 .國內標準有HG20610-2009 鋼制管法蘭用纏繞式墊片 化工部歐洲體系
HG20631-2009 鋼制管法蘭用纏繞式墊片 化工部美洲體系
GB/T4622.2-97 纏繞式墊片管法蘭用墊片尺寸 國家標準
JB/T4719-92 管殼式換熱器用纏繞墊片 機械部標準
JB/T90-94 管路法蘭用纏繞式墊片 機械部標準
|
