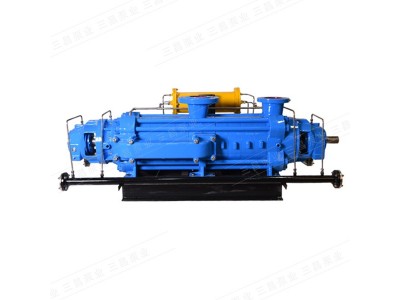

D型臥式多級柴油離心泵概述
D型臥式多級柴油離心泵系分段式單吸多級離心泵。具有效率高、性能范圍廣、運行平穩、噪音低、壽命長、安裝維修方便等特點。供輸送清水或物理化學性質類似于水的其它液體。也可以通過改變泵過流部件材質、密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或含磨粒的介質。
D型臥式多級柴油離心泵的性能參數
流量Qmax=850m3/h
揚程Hmax=900m
運行轉速nmax=2950rpm
運行溫度t≤102℃
D型臥式多級柴油離心泵型號說明
例如：
D 25 - 50 X 8
D-臥式多級離心泵
25-泵的設計點流量是25m3/h
50-泵的設計點揚程是50m
8-泵的級數為8級
D型臥式多級柴油離心泵適用范圍
1、市政排水、高層建筑供水。
2、工業排水、增壓排水，循環輸水，管道輸水或其他介質。
3、農業灌溉、山地提水。
4、消防供水、穩壓供水。
5、沖刷、沖洗設備用水。
D型臥式多級柴油離心泵結構說明
1、整體結構多級分段式，其吸入口位于進水段上，成水平方向，吐出口在水段上垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的口出與導翼的進出中心，其中稍有偏差即將使水泵的流量減少，揚程降低效率差，故在檢修裝配時務必注意。
2、主要零件有:進水段、中段、出水段、葉輪、導翼擋板、出水段導翼、軸、密封環、平衡環、軸套、尾蓋及軸承體。
3、葉輪為優質鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必然存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。
4、密封環為鑄鐵制成，防止水泵高壓水漏回進水部分，分別固定在進水段與中段之上，為易損件，磨損后可用備件更換。
5、平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。
6、軸承為滾動軸承，采用國優（哈瓦洛）品牌。
D型臥式多級柴油離心泵性能參數
流量：6.3-300m3/h;
揚程：13-650m;
功率：2.2-400KW;
轉速：1450-2950r/min;
口徑：φ50-φ200;
溫度范圍：≤105℃;
工作壓力：≤3.0Mpa。
D型臥式多級柴油離心泵成套范圍
泵、電機、聯軸器、防護罩、地腳螺栓、底座。
