液位指示器

品牌：	貝斯特閥門
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	上海
有效期至：	長期有效
最后更新：	2024-01-05 10:19
瀏覽次數：	542

公司基本資料信息

貝斯特泵閥（上海）有限公司
[誠信檔案]
已繳納 0.00 元保證金
聯系人葉志儒(先生) 銷售經理
會員 [當前離線] [加為商友] [發送信件]
郵件
電話
地區上海
地址上海市嘉定區寶安公路3136弄34號11層

詳細說明

詳情及價格請咨詢：189184 05703 葉經理

液位計/液面計（液位指示器）

本公司生產的液位計/液面計（液位指示器）品種有：

STC型自閉式不銹鋼玻璃管液位指示器

磁性翻柱液位計UHZ型(UHZ-1磁性翻柱浮子液位計)

船用自閉式平板液位指示器（自閉式平板液位計、液面計）CB/T3746-1996

玻璃管液位指示器CB/T3665-1996、HG227型

貝斯特閥門主要生產各種船用閥門和壓載水系統專用閥門，壓載水處理系統用閥門

船用蝶閥，船用球閥，船用閘閥，船用安全閥，船用截止閥，船用止回閥，陸用閥門，船用截止閥，船用減壓閥，船用安全閥，空氣帽及配件，防護罩，不銹鋼浮子，船用放泄閥，旋塞閥，測深自閉閥，濾器，泥箱，液位計，膨脹結，消防接頭，截止閥，船用閘閥，船用球閥，防浪閥，通海閥，船用快關閥，呼吸閥，疏水閥，排水閥，船用其他閥門配件【歡迎新老顧客來電咨詢】

1

STC型自閉式不銹鋼玻璃管液位指示器

工作壓力：0.6MPa

工作溫度：0-80℃

適用介質：油、水

閥體黃銅，具有可靠的安全裝置，遇火或玻璃管破斷時能立即自動關閉通路

2

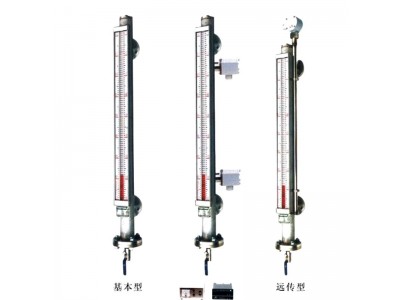

磁性翻柱液位計UHZ型(UHZ-1磁性翻柱浮子液位計)

本產品具有介質與顯示件隔離，無泄露、醒目、安全、輕巧的特點

技術參數：

1、測量范圍：500-6000

2、測量精度：±1cm

3、介質溫度：0-80℃

4、介質比重：0.8-1

5、工作壓力：0.6MPa

概述 UHZ系列翻柱式磁浮子液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。磁浮子液位計配置上下限開關輸出可實現遠距離報警、限位控制。配置變送器，可實現液位的遠距離指示、檢測與控制。根據在容器上的安裝位置不同，提供側裝和頂裝兩種方式。根據作介質的不同，提供不銹鋼利ABS工程塑料兩種材質；其中ABS特別適用于酸、堿等腐蝕性介質。 UHZ系列翻柱式磁浮子液位計有如下結構特點： 1、基本型液位計根據浮力原理，浮子在測量管內隨液位的升降而上下移動，浮子內的永久磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉180’液位上升時，翻柱由白色轉為紅色，下降時，翻柱由紅色轉為白色，從而實現液位的指示。 2、上下限開關輸出利用磁性浮子隨液位移動，使安裝在液位計立管設定位置上的簧片開關動作，實現開-關控制或報警。 3、電遠傳在磁性浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量元件依次動作，獲得電阻信號變化，傳喚成0～10或4～20mA的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示及控制。

型號型號代碼說明UHZ-□□□□□□□安裝方式12 側裝時頂裝時主體材質 12 ABS（僅適用于公稱壓力為0.6MPa時）1Cr18Ni9Ti公稱壓力 1234 0.6MPa1.6MPa2.5MPa4.0MPa型式 12345 基本型上下限開關輸出型電遠傳型（0～10mA輸出，220V AC）電遠傳型（4～20mA輸出，24V DC）本安防暴電遠傳型（4～20mA輸出，24V DC）安裝間距 L 測量范轉安裝深度 L1 頂裝式、0～3000mm任選介質密度 ρg/cm3

型號舉例：1、UHZ—1111 L=2500 ρ=0.6 側裝式，ABS(0．6MPa)，基本型，安裝間距2500mm，介質密度0.6g/cm32、UHZ-2232 L=2500 Ll=3000 ρ=0.6 頂裝式，不銹鋼(2.5MPa)，帶上、下限開關輸出，測量范圍2500mm，安裝深度3000mm，介質密度0.8g/cm3

主要技術性能

注：1、側裝式采用不銹鋼材質時，測量范圍=安裝間距。采用ABS材質時，測量范圍=安裝間距L-150mm。2、安裝間距（測量范圍）尺寸系列：500, 800, 1100, 1400, 1700, 2000, 2500, 3000, 3500, 4000, 4500, 5000

系統構成及接線1、上、下限開關輸出(見圖5) 由具有自保持作用的干簧開關和轉換起組成，干簧開關和轉換器分別安裝于現場和控制室，由轉換器提供3對觸點開關。2、電遠傳(見圖6) 由測量單元和變送單元兩部分組成。3、本安防爆型(見圖7)

訂貨須知1、注明型號規格、測量范圍、安裝深度、介質密度、介質溫度及工作壓力等。2、用戶如使用JB及HG法蘭或其它規格的法蘭時可專門提出，我廠專業人員將協助選型或設計制造特殊產品。3、用戶須根據表1自備法蘭及密封墊等連接件。4、用戶訂購防爆產品時，若需附帶安全柵應予以特別注明。

附圖表：表1：法蘭、立管、浮球等安裝件規格尺寸表圖1：基本型外形結構圖圖2：基本型+上下限開關輸出外形結構圖（ABS材質）圖3：基本型+電遠傳外形結構圖（側裝式）圖4：基本型+電遠傳外形結構圖（頂裝式）圖5：上下限開關輸接線圖圖6：電遠傳型接線圖圖7：本安防爆型接線圖

HG5型玻璃管液位計是按原化工部HG5-227-80標準生產的就地式液位測量儀表，它主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。

結構原理

　　儀表上下閥都裝有PN1.6MPa，DN20的法蘭。通過焊接在容器上的法蘭，與容器組成連通器，透過玻璃管就可直接顯示容器內介質液位的高度。

　　儀表兩端均裝有針形閥，針形閥內裝有鋼球，當玻璃管因事故而破裂時，鋼球在容器壓力作用下自動關閉針形閥通道，以防止容器內介質外流。

特點

●直讀式儀表，讀數精確。

●結構簡單，維修方便。

●經久耐用。

主要技術指標

●測量范圍（安裝中心距L）：300、500、600、800、1000、1200、1400、1700、2000mm
