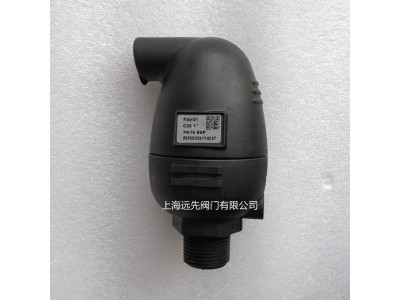

上海遠先閥門代理現貨供應伯爾梅特閥門：伯爾梅特C30-1"排氣閥，伯爾梅特C30-3/4"排氣閥，伯爾梅特C30-2"排氣閥

伯爾梅特C30組合式空氣閥的PDF資料

以色列BERMAD伯爾梅特C30組合式空氣閥是一款組合式空氣閥，適用于各種水系統應用場合和工況。系統注水時，空氣閥排出管道中大量空氣；系統有壓狀態下，空氣閥有效排出管道中少量空氣；系統排空時，空氣閥吸入大量空氣。該款閥門采用符合氣體動力學的先進設計，具有快速進排氣口和自動微量排氣口。閥門可避免空氣積聚、防止形成負壓，低壓時具有良好的密封性能。

伯爾梅特C30組合式空氣閥的工作參數：

■ 壓力等級: ISO PN16

■ 工作壓力范圍: 0.1– 16 bar

■ 工作溫度: 水溫達 60°C

■ 閥體材料: 玻璃纖維增強型塑料

■ 入口尺寸: DN20, DN25, DN50 (?", 1", 2")

■ 連接形式 : BSPT 外螺紋

■ 出口: 側向出口，向下出口（僅適用于 DN50 / 2"空氣閥）

■ 其他功能（僅適用于 DN50 / 2"空氣閥） □ 防水錘功能 (C30-SP) □ 防流入功能 (C30-IP)

伯爾梅特C30組合式空氣閥的工作原理：

■系統注水：系統注水過程中，大量空氣從動力式快速進排氣口排出。水進入空氣閥腔室后，浮球隨液位上升關閉快速進排氣口。符合氣體動力學的閥體設計和浮球防吹起設計，可在水進入空氣閥前防止浮球被高速氣流吹起導致排氣口過早關閉。

■系統有壓狀態：系統有壓狀態下，空氣積聚于空氣閥內部上方。空氣量增多時，閥內液位下降，浮球隨之下降。此時自動微量排氣口打開，排出積聚的空氣。空氣排出后，液位上升，浮球升起，自動微量排氣口關閉。

■系統排空：系統排空時形成負壓差，空氣向下推動浮球。動力式快速進排氣口打開，空氣進入空氣閥，避免系統內形成負壓。防水錘功能（防壓力波動）：防水錘裝置安裝于空氣閥出口。出現水錘時，空氣閥出口部分關閉。水柱接近時，空氣閥內空氣壓力增大發揮緩沖作用，水柱減速。

■防流入功能：常閉擋板裝置具有防流入功能，安裝于空氣閥出口，防止大氣進入。

伯爾梅特C30組合式空氣閥的產品特點：

■ 閥體采用直流道設計，自動微量排氣口尺寸大，流量比傳統空氣閥大。

■ 符合氣體動力學的整體式浮球防吹起設計 – 防止浮球被高速氣流吹起導致排氣口過早關閉，并且不影響空氣吸入或排出。

■ 動力低壓密封 – 可在低壓工況下(0.1bar)保持良好密封性，防止發生漏失現象。

■ 基座的凸起部位可以攻螺紋，用于連接壓力表，也可以作為空氣閥檢查點或用于排水測試。

■ 體積小巧，結構簡單，性能可靠；所有零部件均具有抗腐蝕能力；維護頻率低，使用壽命長。

■ 設計符合 EN-1074/4 標準及多種水系統空氣閥標準。

■ 出廠認證和質量控制 – 空氣閥的性能和規格經過專門測試系統進行測試，包括負壓測試。

伯爾梅特C30組合式空氣閥的典型應用：

■ 系統管道 – 防止空氣積聚于管道的高點、邊坡拐點及道路/河流交叉處，消除負壓。

■ 供水系統 – 防止空氣積聚，消除負壓。

■ 控制閥和水表附近 – 防止氣流通過水表和控制閥時造成水表讀數不準確及導致壓力控制性能不佳。

■ 工業系統管網和居住區管網 – 防止空氣積聚。

伯爾梅特組合式排氣閥的其他功能：

■ 防水錘功能（防壓力波動） - 閥門工作更加平穩，避免閥門和系統受到損壞 (C30-SP)。

■ 防流入功能 – 在某些工況下空氣流入可能導致：水泵受到損害、水泵需要重新啟動、虹吸作用受到破壞；浸水時防止不潔凈的水進入飲用水管網 (C30-IP)。
