鐵路自動售檢票系統實訓室AFC模擬教學實訓系統

高鐵鐵路客票實訓室的建立，是基于鐵路客票系統大量專業人才缺口的國情，以及學校對專業人才培養的渴望。通過建立一套功能完善、設備***、具有教學針對性的模擬鐵路客票系統，實現對旅客從管理、人證查驗、安檢管理、進出站驗票等日常運營管理，對于培養學生在掌握***的客票知識水平基礎上的服務意識和實際上手操作能力，同時也為教師提供一個***的科研平臺，有著重要意義。

鐵路自動售檢票系統實訓室afc模擬教學實訓系統人工售票臺功能：
人工藍票售票設備主要由工控機、顯示器、藍票制票機、身份閱讀器、車票識別器、小票打印機、雙向擴音器等組成，可實現人工售票、 *** *** 、***等操作。 主要參數：
1、顯示器不低于19寸液晶顯示器。
2、工控機：采用***品牌工控機，配置不低于：處理器：i3 3217u 雙核；主頻：1.8ghz；內存：4g；硬盤：120g固態硬盤；vga*1,*6,usb*6,lan*2，音頻*1，dc*1。
3、藍票制票機：打印方式:彩色染料升華，單色熱轉印；打印模式:單面或雙面打?。?、高分辨率:300dpi(11.8點/mm)；打印速度:單色850張卡/小時單面，彩色210張卡/小時單面，140張卡/小***色雙面；卡片厚度：0.25—1.25mm；卡槽容量：100 張標準卡；輸出盒容量:100張；接口類型：usb與tcp-ip；內存:16mb；系統平臺:windows；支持的卡類型：所有pvc、復合pvc卡；電源：100v-240v 電壓：50/60 hz，1.8a，打印機：24v直流電壓，3a； 環境要求：工作溫度： 15～30 ℃ ；工作濕度： 20～70％無凝水；存放溫度： -5～70 ℃。
4、身份閱讀器：讀取購票人或取票人***。供電電壓：5v；供電方式: usb接口供電；通信方式: usb；工作濕度: 0℃～50℃；相對濕度: ≤90%；諧振頻率: 13.56mhz；比特率: 106kbit/s；天線表面磁場強度：≤7.5a/m(rms)；天線表面法線方向5cm處電磁場強度：≥1.5a/m(rms)；平均***工作時間：≥5000小時；讀卡距離: ≤5cm 。
5、車票驗證器：驗證藍卡車票的有效性，主要用于***與 *** *** 操作。標準讀卡距離：25mm，遠可達60mm；通訊接口： rs232串口；射頻卡和讀寫器通訊速率：106kbps；led指示燈：1個，綠色，指示電源。
6、小票打印機：打印憑證。打印方式：熱敏；分辨率：203dpi；打印速度：50mm/s；打印寬度：57mm；接口類型：usb。
7、雙向擴音器：用于售票員與購票人進行溝通。工作電壓：dc 12v/1a；功耗：≤5w；輸出功率：3w。




鐵路自動售檢票系統實訓室afc模擬教學實訓系統檢票閘機參數：

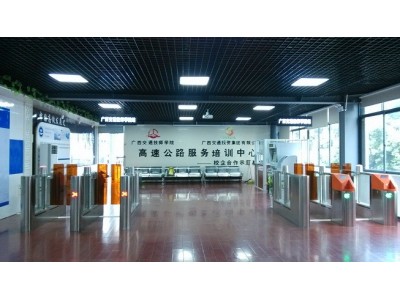

高鐵拍打門檢票機是高鐵客票的一個重要組成部分，安裝在各個車站的候車區與乘車區交界處火車出站口，是旅客進站乘車、出站時的閘口，通過對車票有效性的判斷，杜絕無效車票通行，也有效控制旅客的進、出站次序。
自動檢票機的檢票應符合乘客右手持票通過的習慣。對車票有效性進行檢查，若車票檢查有效，將車票傳送至取票口，待旅客取票前行時自動開閘放行；若車票檢查無效，應將車票退回至插入口，并提示旅客車票無效，旅客需向工作人員咨詢。
驗票插口同時應只允許插入一張車票，回收裝置正在處理車票的，應在車票驗證完成后才能接受下一張車票。
所有在自動檢票機處理的交易數據，包括有效及無效車票交易數據，都應上傳到服務器。
自動檢票機主要構成有：拍打門閘機、工控板、乘客顯示器、身份識別器、票識別與傳送模塊等。
拍打門閘機采用伺服控制技術機芯，能有效***長時間、大客流下***使用。伺服機芯集伺服電機、定位編碼器、伺服閉環驅動器于一體，體積小、功耗低、定位***；具有pid自動參數調節功能以及加減速功能，調速平滑暢順；有欠壓、過壓、過載、過流、過溫以及編碼器異常保護功能；具備防夾人功能，以及運行時遇阻保護功能；模塊化設計，故障率低，整體模塊運行平穩，噪音小，適應大客流長期沖擊。
拍打門門機構運行壽命不低于1000萬次，具as認證***的第三方檢測機構出具的耐久性檢測報告。
拍打門閘機參數
整機尺寸：ubc-3型號：長*寬*高=1900*220*1020mm，ubc-4型號：長*寬*高=2000*200*1200mm
通道寬度：650—900mm
輸入電源：ac220v，50hz，4a
通行能力：20—25人/min
閘門開關速度：≤0.4秒
功耗：≤400w
電機類型：直流無刷伺服電機
檢測技術：10對紅外感應器防尾隨、防夾人檢測；
外殼材質：1.5mm不銹鋼
工控板采用***arm9工業控制板，s3c2440a cpu,400mhz主頻，64 mb nand flash、2 mb nor flash、64m sdram，7英寸真彩26萬色，800*480 數字接口液晶屏，***擴展板插槽和安裝位置，cs8900 100m網卡，兩個標準usb接口，支持usb2.0，支持藍牙，支持8g容量u盤2通道5線全雙工制串口，iis接口,帶雙聲道錄、放音功能。
乘客顯示屏：7寸液晶顯示屏，分辨率800*480。
身份閱讀器：讀取購票人或取票人***。供電電壓：5v；供電方式: usb接口供電；通信方式: usb；工作濕度: 0℃～50℃；相對濕度: ≤90%；諧振頻率: 13.56mhz；比特率: 106kbit/s；天線表面磁場強度：≤7.5a/m(rms)；天線表面法線方向5cm處電磁場強度：≥1.5a/m(rms)；平均***工作時間：≥5000小時；讀卡距離: ≤5cm 。
車票驗證器：驗證藍卡車票的有效性。標準讀卡距離：25mm，遠可達60mm；通訊接口： rs232串口；射頻卡和讀寫器通訊速率：106kbps；led指示燈：1個，綠色，指示電源。
傳送模塊：水平進卡，垂直出卡。支持票卡尺寸：54x86mm ；傳送速度：每張≤2秒；電源電壓：dc 24v2.5a，工作溫度：-10℃—60℃。
制造商具有iso9001質量管理體系認證***，該***在有效期內，且本次投標的產品應在認證范圍內。
制造商具有iso14001環境管理體系認證***，該***在有效期內，且本次投標的產品應在認證范圍內。
制造商具有***管理體系認證***，該***在有效期內，且本次投標的產品在認證范圍內。
