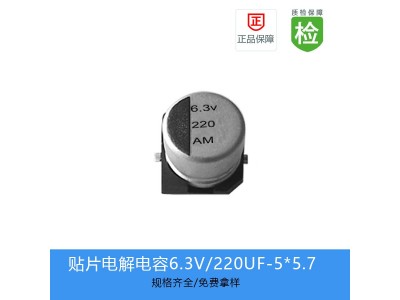

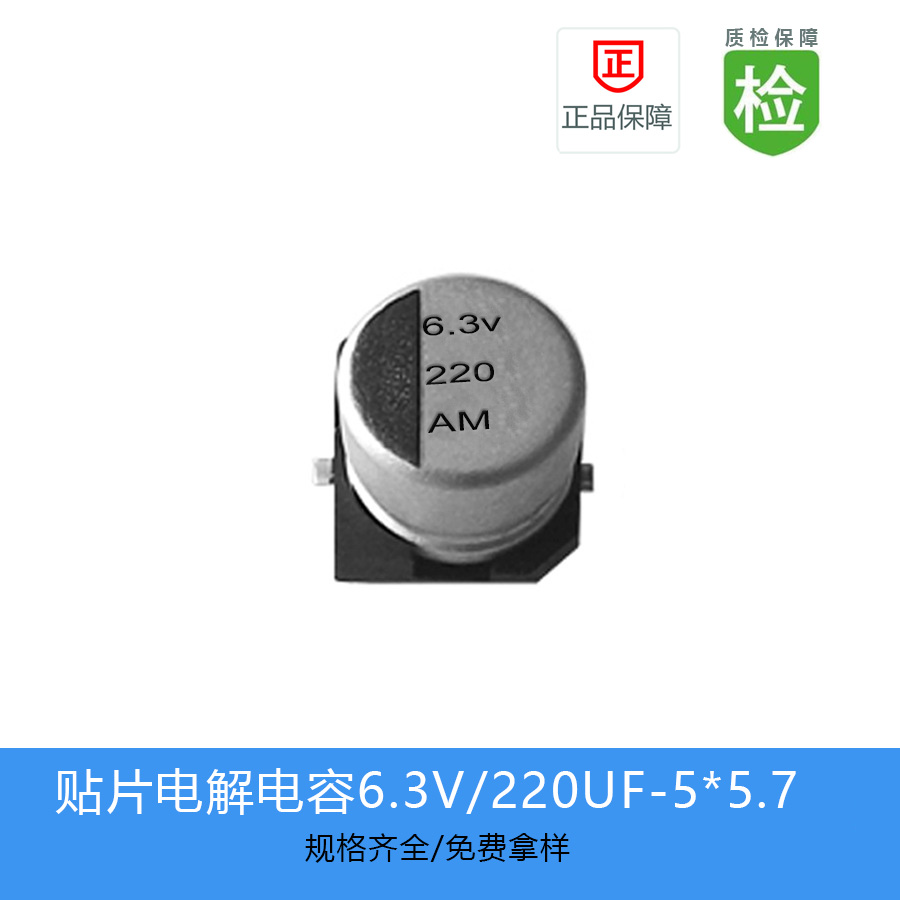

鋁電解電容的兩個電極分別接在電源的正、負極上，過一會兒即使把電源斷開，兩個引腳間仍然會有殘留電壓，我們說貼片鋁電解電容儲存了電荷。貼片鋁電解電容極板間建立起電壓，積蓄起電能，這個過程稱為貼片鋁電解電容的充電。充好電的貼片鋁電解電容兩端有一定的電壓。貼片鋁電解電容儲存的電荷向電路釋放的過程，稱為貼片鋁電解電容的放電。[2]

貼片鋁電解電容降壓原理。

  阻容降壓原理圖工作原理是利用電容在一定的交流信號頻率下產生的容抗來限制最大工作電流。例如,在50Hz的工頻條件下,一個1uF的電容所產生的容抗約為3180歐姆。當220V的交流電壓加在電容器的兩端,則流過電容的最大電流約為70mA。雖然流過電容的電流有70mA,但在電容器上并不產生功耗，因?yàn)槿绻娙菔且粋€(gè)理想電容,則流過電容的電流為虛部電流,它所作的功為無功功率。根據這個特點,我們?nèi)绻谝粋€(gè)1uF的電容器上再串聯一個阻性元件,則阻性元件兩端所得到的電壓和它所產生的功耗完全取決于這個阻性元件的特性。

  例如,我們將一個110V/8W的燈泡與一個1uF的電容串聯,在接到220V/50Hz的交流電壓上,燈泡被點亮,發出正常的亮度而不會被燒毀。因?yàn)?10V/8W的燈泡所需的電流為8W/110V=72mA,它與1uF電容所產生的限流特性相吻合。同理,我們也可以將5W/65V的燈泡與1uF電容串聯接到220V/50Hz的交流電上,燈泡同樣會被點亮,而不會被燒毀。因?yàn)?W/65V的燈泡的工作電流也約為70mA。因此,電容降壓實際上是利用容抗限流。而電容器實際上起到一個限制電流和動態分配電容器和負載兩端電壓的角色。

采用電容降壓時應注意以下幾點：

1、根據負載的電流大小和交流電的工作頻率選取適當?shù)碾娙?而不是依據負載的電壓和功率。

2、限流貼片鋁電解電容必須采用無極性電容,####不能采用電解電容。而且電容的耐壓須在400V以上。最理想的電容為鐵殼油浸電容。

3、電容降壓不能用于大功率條件,因?yàn)椴话踩?br/>

4、電容降壓不適合動態負載條件。

5、同樣,電容降壓不適合容性和感性負載。

6、當需要直流工作時,盡量采用半波整流。不建議采用橋式整流， 因?yàn)槿ㄕ鳟a(chǎn)生浮置的地，并在零線和火線之間產生高壓，造成人體觸電傷害。而且要滿足恒定負載的條件。

器件選擇

1、電路設計時，應先測定負載電流的準確值，然后參考示例來選擇降壓電容器的容量。因?yàn)橥ㄟ^(guò)降壓電容C1向負載提供的電流Io，實際上是流過C1的充放電電流Ic。C1容量越大，容抗Xc越小，則流經C1的充、放電電流越大。當負載電流Io小于C1的充放電電流時，多余的電流就會流過穩壓管，若穩壓管的最大允許電流Idmax小于Ic-Io時易造成穩壓管燒毀。

2、為保證C1可靠工作，其耐壓選擇應大于兩倍的電源電壓。

3、泄放電阻R1的選擇必須保證在要求的時間內泄放掉C1上的電荷。
