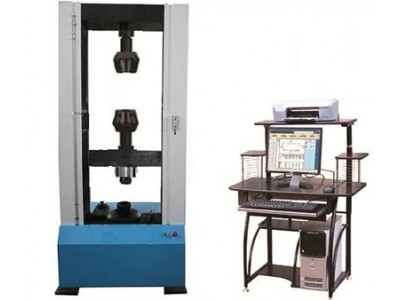

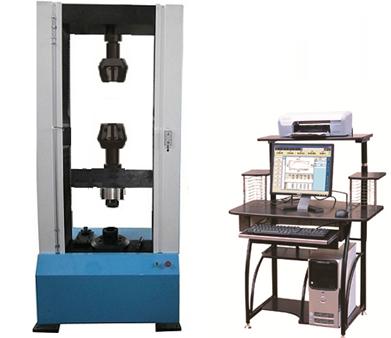

20KN緩沖器彈簧壓力試驗機

 產品介紹:

緩沖器彈簧壓力試驗機用于測試道路車輛緩沖器彈簧的壓力、壓縮變形、壓縮位移、承載力、壓縮負荷、抗壓強度等力學性能檢測。

 結構特點:

1、主機:機械部分為數控加工中心加工，采用四立柱光軸加雙絲杠式結構，整機剛度高,變形小，彈簧掛鉤強度、壓盤硬度淬火經過處理,抗拉強度和抗壓硬度有保證。

2、傳動系統:由帶輪減速系統、精密滾珠絲杠及導向光軸等組成。

3、驅動系統:由精密數字調速器及伺服電機實現系統驅動。

4、測量控制系統:試驗力測量控制系統由高精度負荷傳感器、測量放大器、A/D轉換、穩壓電源等組成;位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機顯示、控制及數據處理等功能。

5、安全保護裝置:過載保護、橫梁極限位置保護、過電流、過電壓、超速保護等。

 技術參數:

規格：20kN

結構：四立柱，雙絲杠

工作方式：滾珠絲杠傳動，精密電機加載

顯示方式：電腦控制、顯示

數據處理：自動采集、處理，可以保存、查詢、打印

量程：0-100%

試驗力比較小讀數值：0. 001kN

試驗力示值重復性誤差：1. 0%

位移分辨率：0. 01mm

試驗空間：500mm

壓盤直徑：200mm

壓盤硬度>HRC 55

上下壓盤平行度≤0. 10mm

速度范圍：0. 01-500mn/min

試驗機尺寸：600X 400X 1750mm

試驗機重量(凈重)： 400kg

供電電源：AC 220V土 10%  ; 50Hz

保護功能：程序、機械雙重保護

噪音：50dB (A)

裝配、電氣、外觀符合國家標準GB/T 2611

包裝、運輸符合機械部標準Jb/T 6147

試驗機級別：1級

標簽：20KN緩沖器彈簧壓力試驗機
