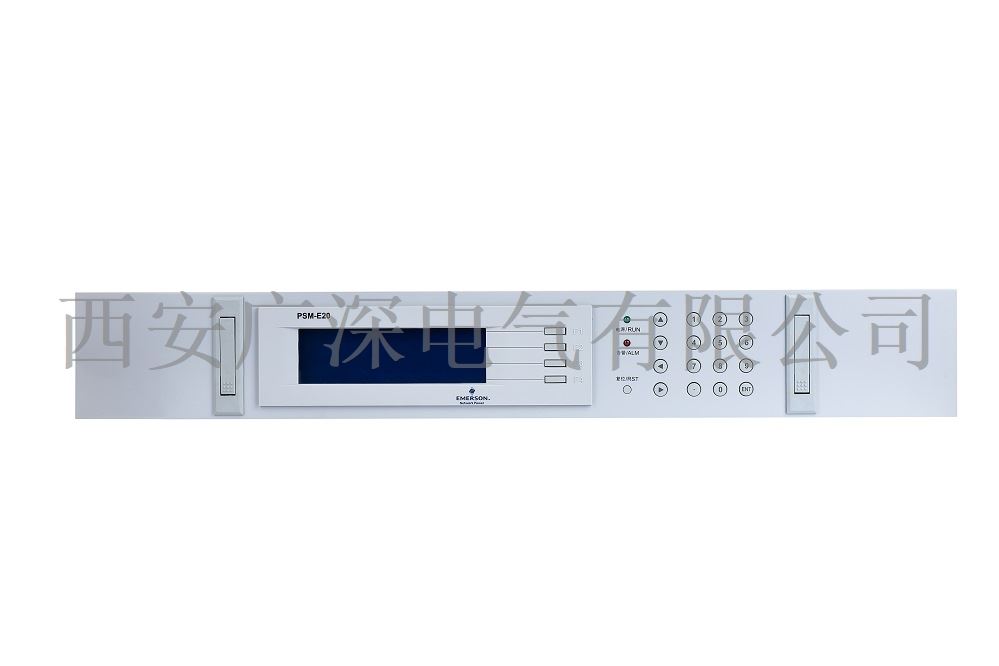

艾默生PSM-E20直流監控系統概述

艾默生PSM-E20監控系統主要為合作廠家設計，用以組成各種容量配置的直流系統，可應用于電廠、電站、變電站和各類用戶變和其他需要直流供電的場合。配合HD系列電力用高頻開關整流模塊及其他艾默生公司采集模塊，PSM-E20監控系統可完成智能化電池管理和直流系統監測及告警等功能。PSM-E20監控系統具備遠程管理功能，可選擇通過Modbus、CDT91、DNP3.0、IEC101或IEC103規約和綜合自動化系統通訊上報數據，用于電站實現無人職守。

艾默生PSM-E20監控系統包括HD系列充電模塊內部的監控電路，監控模塊（PSM-E20）、配電監控（PFU-12和PFU-13）和絕緣監測儀（JYM-M2和JYM-S2），以及電池檢測儀（BM-1）等設備。

系統監測的信號量

艾默生PSM-E20監控系統監測的模擬量和開關量，由PFU-12、PFU-13、JYM-M2、BM-1等采集設備采集計算，然后上送到監控模塊顯示或發出告警。

1．模擬量

使用JYM-M2 、JYM-S2 ，可以檢測兩段獨立母線，一個E20監控模塊只可以顯示384支路絕緣數據

2．開關量

3．輸出信號
