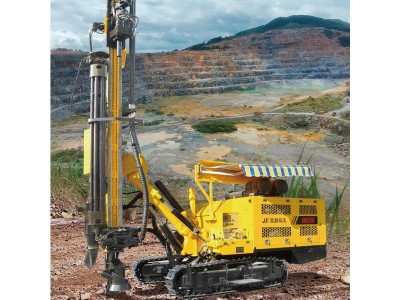

JK690一體式全液壓潛孔鉆機主要用于水電工程，露天采礦，道路修建，國防工程的鉆鑿爆破孔作業。鉆機與空壓機一體化設計，解決了礦山空壓機移動與遠距離管理以及壓縮空氣耗損，占用多余人力的傳統難題。配備液壓除塵系統滿足礦山的環保要求，是現代綠色礦山開采的可靠解決方案。
自動接卸桿系統
儲桿和自動接卸桿的功能操作簡單，采用單個手柄就可以實現接桿、收桿、機械手開合以及鉆桿倒庫的全部動作。
接卸桿采用上下夾緊的方式便于松開鉆桿接頭，提高了工作效率。可實現一鍵換桿，快捷安全。
回轉系統
回轉扭矩大，減速比大，扭矩傳遞效率更高運行更平穩，故障率低，降低了日常維護，松散層不易卡鉆，成孔好。高分子襯板、不需注油潤滑，更方便。錳鋼機加導軌，架體堅固、導軌無磨損。選配雙驅高低速回轉系統。
底盤系統
采用工程機械四輪一帶底盤，結構強度好，加寬履帶行走平穩，爬坡能力強，鑿巖作業時更加平穩。
浮動式車架，前后浮動10°，行走高低雙速可調，工地間轉移快捷。
動力系統
采用國Ⅲ排放標準電噴大功率渦輪增壓水冷發動機，性能強大、省油；雙級空氣過濾系統保障入氣清潔，大大降低發動機故障率。
進口品牌液壓油泵，耐壓高，排量大，質量，壽命。
空壓機系統Air compressor
采用阿特拉斯原裝壓縮機系統，可提供20Bar-18.5立方米壓縮氣體強勁輸出，適合于各種硬度巖石，實現更快進尺。
JK690一體式潛孔鉆機技術參數
車體規格 | General | ||
總質量 | Weight | kg | 13500 |
全長 | Length | mm | 8600 |
全寬 | Width | mm | 2400 |
全高 | Height | mm | 3350 |
底盤 | Undercarriage | ||
履帶寬 | Track width | mm | 300 |
離地間隙 | Ground clearance | mm | 370 |
履帶架擺動角 | Track oscillation | o | ±10° |
行走速度 | Walking speed | Krn/h | 2 （低速 Low） 3 （高速High） |
爬坡度 | Grade ability | o | 27° |
發動機 | Engine | ||
型號 | Model | WP7G300E300 | |
形式 | Type | 水冷6缸電噴柴油機 Water-cooled six-cylinder EFI diesel engine | |
額定功率 | Rated power | Kw/RPM | 200/2300 |
燃油箱容量 | Fuel tank capacity | L | 400 |
空壓機 | Aircompressor | ||
型號 | Model | atlas copco | |
壓力 | Working pressure | bar | 20 |
MAX輸出流量 | Max. FAD | m3/min | 18.5 |
回轉推進 | Rotation and feeding | ||
回轉速度 | Rotation rate | rpm | 0-140 |
扭矩MAX | Max. rotation torque | Nm | 3300 |
推進方式 | Feeding method | 馬達驅動行星減速箱+鏈輪,條型式 Hydraulic motor + Chain | |
推進力 | Feeding force | KN | 12 |
提升力 | Lifting force | KN | 21 |
推進行程 | Feeding stroke | mm | 3990 |
推進補償 | Feed extension | mm | 1100 |
鉆桿儲桿器 | Drill pipe changer | ||
鉆孔直徑 | Hole diameter | mm | φ90-φ165 |
鉆桿長度 | Pipe length | m | 3 |
鉆桿直徑 | Pipe diameter | mm | 76mm/89mm |
鉆桿數量 | Pipe quantity | 6+1 | |
鉆孔深度 | Hole depth | m | 21 |
集塵器 | Dustcollector | ||
集塵器 | Dust collector | 液壓干式除塵（選配濕式） Hydraulic dust collector （Wet type optional） |
