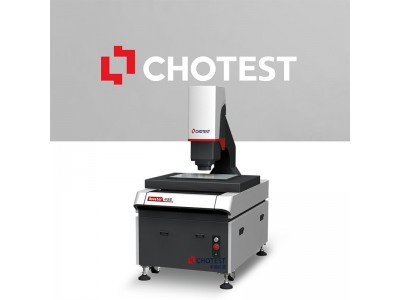

Novator二次元影像測量儀光學測量儀將傳統影像測量與激光測量掃描技術相結合，支持頻閃照明和飛拍功能，1-2S自動聚焦速度快，處理去毛刺、弱邊界等復雜邊界提取能力強，可進行高速測量，并融入中圖閃測儀的拼接測量功能，結合可獨立升降和可更換RGB光源，可適應更多復雜工件表面，同時測量效率提升5~10倍。

產品特點

激光掃描成像、3D復合測量

1.支持點激光輪廓掃描測量，進行高度方向上的輪廓測量。

2.支持線激光3D掃描成像，可實現3D掃描成像和空間測量。

3.VisionX測量軟件支持多種輪廓測量和3D空間測量，無縫連接2D/3D混合測量。

頻閃照明光源、高速硬件飛拍

1.具備頻閃照明光源，支持頻閃和普通雙模式。

2.支持飛拍模式測量，測量效率提升5~10倍。

3.Novator二次元影像測量儀光學測量儀融入中圖閃測儀的拼接測量功能，發揮綜合優勢。

可更換RGB表光、獨立升降表光

1.可更換RGB表光和白色表光，適應多種復雜顏色和材料表面。

2.表光可獨立升降，更好的觀察樣品表面。

3.支持六環八分區表面光、透射光、同軸光分段編程控制。

自動測量，批量更快

1.程序匹配工件坐標系，自動執行測量流程。

2.支持CAD圖紙和Gerber圖紙導入，坐標系匹配測量。

3、CNC固定坐標系模式下，可快速精確地進行批量測量。

Novator二次元影像測量儀光學測量儀可以自動抓取數據點，測量點、線、圓、弧、橢圓、矩形等幾何特征，自動分析測量特征的各種參數，如寬度、直徑、位置、直線度、圓錐度、圓柱度等各種幾何尺寸。儀器特點是可以自動抓取產品的邊界和表面，尤其是在測量一些弱邊緣特征(如過渡曲線、圓角加工等)時能完成自動抓取。結合專用測量軟件對測繪要素數據進行處理、評價和輸出。在保證精度的前提下，測量效率更高。

部分技術指標

Novator影像測量儀具有X、Y、Z方向高精度測量能力，重復性精度1μm；支持點激光輪廓掃描測量以及線激光3D掃描成像，進行高度方向上的輪廓測量，實現3D掃描成像和空間測量。還支持頻閃照明和飛拍功能，可進行高速測量，大幅提升測量效率；具有可獨立升降和可更換RGB光源，可適應更多復雜工件表面。配備（1）觸發式測頭；（2）點激光(激光同軸位移計)；（3）三角激光三種傳感器配置，能精準測量零件高度尺寸。

1、接觸式測量

影像測量儀+觸發式測頭組合相當于一臺小的三坐標測量儀，也就是我們說的復合式影像測量儀，在需要測量高度的地方，用探針取元素（點或者面），然后運用影像測量儀軟件中的Z軸自動對焦功能，測量得出高度。

2、非接觸式測量

通過搭載點激光(激光同軸位移計)、三角激光傳感器配置，點激光輪廓掃描測量以及線激光3D掃描成像進行高度測量，平面度測量，針對鏡面和光滑斜面均可測量；或是運用影像測量儀軟件中的Z軸自動對焦功能，測量得出高度，這樣的測量方法可以減少人為誤差，不管是誰來測量，都可以測得同樣的數值，非常簡單方便。
