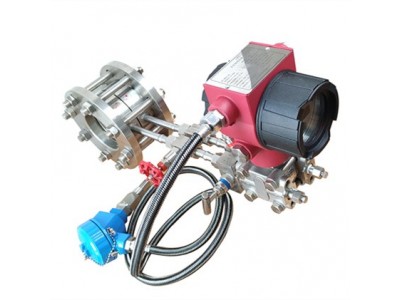

多參量孔板流量計是將標準孔板與多參量智能變送器配套構成的高量程比多參量差壓流量計設備，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的進程控制和測量。

智能多參量變送器 電池供電無線遠傳差壓變送器 多參量孔板流量計的優勢：

1.測量精度高，最高可達0.5級

由于多參量多孔孔板流量計流量傳感器具有多孔對稱結構特點，能對流場進行多孔孔板整流，降低了渦流、振動和信號噪聲，流場穩定性大大提高，使線性度比傳統節流裝置提升了5～10倍。

2.量程比寬

多參量孔板流量計正常情況下量程比為10:1，特殊應用可定制15-20:1.多參量孔板流量計的β值范圍為0.25～0.90。

3.可電池供電現場顯示無須外接電源

這種設計主要是針對很多地方不能提供電源，而又需要有儀表計量的現場，譬如油田、石油石化這種情況就比較多。如果不能解決微功耗，差壓流量計就無法應用在這種現場?？紤]到這些復雜的現場環境，DMP9051設計之初就立足微功耗，將流量、溫度、壓力的采集計算，通過使用一個內置鋰電池來完成。(一個內置鋰電池可以工作2-3年)目前除了山東諾莎自動化儀表有限公司以外，國內外還沒有能達到此類設計性能的變送器。

4.自帶溫度壓力傳感器，氣體、蒸汽自動溫度壓力補償

多參量孔板流量計對氣體能夠自動進行溫度壓力補償氣態方程計算，換算到標方；蒸汽會根據飽和蒸汽或者過熱蒸汽，自動查表運算，轉換成質量流量。傳統的變送器，不具備這些功能，要同時安裝溫度變送器，壓力變送器，差壓變送器，二次儀表或者計算機系統才能實現。同時需要進行大量的布線工作，還有設置工作。造成了儀表的使用麻煩、工作量大，操作困難等。多參量變送器不需要接線、設置等。非常簡單的操作，大大提高了現場易用性.

5.可顯示多項參數，可選擇輸出多種信號

氣體可顯示溫度、壓力、工況流量、標況流量等參數·蒸汽可顯示溫度、壓力、密度、質量流量等參數，可輸出脈沖、電流(4-20mA)、485(modbus-rtu)信號，采用國際標準開放的485通訊協議，modbus-rtu模式，可以和一些PLC、裝有組態軟件的上位機無縫通訊。簡化了遠傳通訊的使用難度。

6.適用范圍廣

多參量孔板流量計測量范圍極廣，可測量各種氣體、液體、蒸汽；流體條件可以從深低溫到超臨界狀態，過程溫度最高達850℃，最大工作壓力可達42MPa。

7.耐臟污不易堵

多參量孔板流量計多孔對稱的設計，減少了渦流的形成和素流的摩擦，降低流場死區，保證臟污介質順利通過函數孔，因此多參量孔板流量計可用于測量各種臟污介質，如焦爐煤氣、高爐煤氣、渣油、回煉油、水煤漿等等。

8.壓力損失低

在產生同樣差壓值情況下，壓力損失約為傳統節流裝置的1/3，節省了相當大的運行成本，是一種節能型智能差壓流量計。

智能多參量變送器 電池供電無線遠傳差壓變送器 多參量孔板流量計適用范圍

1.公稱直徑：15mm≤DN≤1200mm

2.公稱壓力：PN≤40MPa

3.工作溫度：-50℃≤t≤550℃

4.量程比：1:10，1:15

5.精度：0.5級，1級

一、概述

智能多參量變送器 電池供電無線遠傳差壓變送器 多參量孔板流量計稱為差壓式流量計,是由孔板（節流裝置）和二次設備（多參量智能變送器）構成廣泛應用于氣體.蒸汽和液體的流量測量.具有結構簡略,修補便當,功用安穩,運用牢靠等特征.

多參量孔板流量計設備是標準節約件可不需標定直接依照國家標準出產,1.國家標準GB2624-81<流量測量節約設備的計劃設備和運用>;2.世界標準ISO5167<世界標準組織規矩的各種節約設備>3.化工部標準GJ516-87-HK06

二、工作原理

布滿管道的流體流經管道內的節約設備，在節約件附近構成有些縮短，流速增加，在其上、下兩邊發生靜壓力差。

在已知有關參數的條件下，依據活動連續性原理和伯努利方程可以推導出差壓與流量之間的聯絡而求得流量。其根柢公式如下：

c－流出系數 無量綱

d－工作條件下節約件的節約孔或喉部直徑

D－工作條件下上游管道內徑

qm－質量流量 Kg/s

qv－體積流量 m3/s

－直徑比d/D無量綱

流體的密度Kg/m3

可脹大性系數 無量綱

商品結構

節流設備構成

節流件：標準孔板、標準噴嘴、長徑噴嘴、1／4圓孔板、兩層孔板、偏疼孔板、圓缺孔板、錐形進口孔板等

取壓設備：環室、取壓法蘭、夾持環、導壓管等測量管的設備要求：對直管段的要求通常是是前10D后5D，因此在選購多參量孔板流量計時一定要依據流量計的現場工礦情況來選擇適合現場工礦的流量計。

智能多參量變送器 電池供電無線遠傳差壓變送器 多參量孔板流量計適用范圍

1.公稱直徑：15mm≤DN≤1200mm

2.公稱壓力：PN≤10MPa

3.工作溫度：－50℃≤t≤550℃

4.量程比：1:10，1:15

5.精度：0.5級，1級

智能多參量孔板流量計結構

節流設備構成

節流件：標準孔板、標準噴嘴、長徑噴嘴、1／4圓孔板、兩層孔板、偏疼孔板、圓缺孔板、錐形進口孔板等取壓設備：環室、取壓法蘭、夾持環、導壓管等聯接法蘭（國家標準、各種標準及其它計劃有些的法蘭） 、緊固件。測量管

選擇多參量孔板流量計所需求的參數：

1、管道的口徑（管徑*壁厚）

2、測量的介質

3、被測介質的工作溫度

4、被測介質的工作壓力（大壓力、小壓力、正常壓力）

5、被測介質的工作流量（大流量、小流量、正常流量）

6、被測介質的粘度

智能多參量變送器 電池供電無線遠傳差壓變送器 多參量孔板流量計的調試：

1、接上信號線、電源線

2、翻開進口、出口閥門，進出口閥門開度要一起

3、翻開不銹鋼三閥組平衡閥，緩慢翻開孔板高低壓端的閥門，待流體通過流量計后封閉不銹鋼三閥組平衡閥即可。
