蒸汽鍋爐控制箱

輸入輸出標配：

1路模擬量輸入

7路開關量輸入

1路220ACV開關量輸入

3路繼電器開關輸出

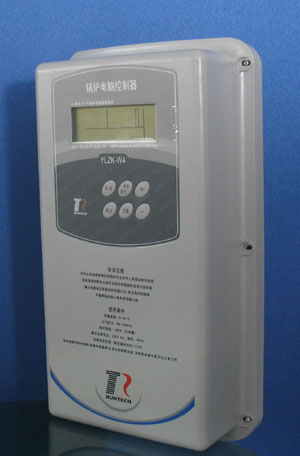

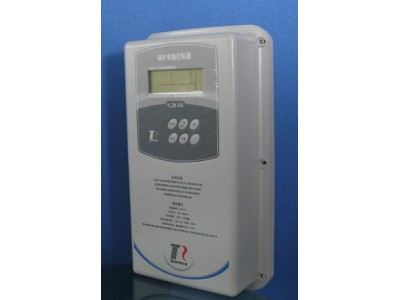

WQ4小型蒸汽鍋爐或蒸汽發生器電腦控制器

◆ 主要功能及特點：

① 鍋爐壓力，高中低3位模擬顯示；

② 鍋爐水位，5級水柱高度模擬顯示及中文顯示；

③ 燃燒器和水泵工作狀態，圖形動畫顯示；

④ 給水泵自動/手動和主/備狀態，圖形顯示；

⑤ 實時時鐘，數字顯示；

⑥ 4個定時時間段；

⑦ 控制器6個工作狀態，中文顯示；

⑧ 8個控制設定信息，中文顯示；

⑨ 8個報警信息，中文及代碼顯示；

⑩ 鍋爐燃燒累計時間，數字顯示。

小型蒸汽鍋爐控制功能：

① 蒸汽壓力控制。冷爐啟動時，快出蒸汽。

② 汽包水位準連續式控制。

③ 防干燒進水技術，進一步提高安全性。

④ 水電極智能檢測技術，水質適應性強。

⑤ 給水泵自動/手動控制。干燒時手動無效，防止誤操作。

⑥ 燃燒器1~2級火力自動控制；

⑦ 按預設的4個時間段，全自動控制鍋爐的啟停；

⑧ 控制器環境溫度超高時，提醒業主，自我保護。

⑨ 電接點壓力表電腦智能化處理?？蓽p少1~2個壓力控制器，降低鍋爐廠成本至少30元；同時還增加了 超壓報警保護功能，設定操作極為方便，顯示更加直觀。

⑩ 斷電保持：實時時鐘和預設參數，斷電后保持走時≥ 72小時。

報警（聲音、代碼、LED燈和中文）及其聯鎖保護：

① 干燒、蒸汽壓力超高、極限低水位等報警及聯鎖保護；

② 燃燒器、水位傳感器等故障報警及聯鎖保護；

③ 高水位報警聯鎖。

斷電保持：

① 實時時鐘：斷電后保持走時≥ 72小時；

② 預設參數：斷電后保持記憶≥ 72小時。

◆ 適用范圍：

0.5t/H以下小型燃油燃?xì)庹羝仩t或蒸汽發生器的單臺控制。

可直接驅動1臺單相燃燒器、1~2臺400W單相水泵或1臺750W單相水泵；

加裝交流接觸器和熱過載繼電器，可驅動1~2臺三相水泵。
