GEMINI LIGHTNING PROTECTION PRODUCT,INC.擁有超過30年豐富經驗和一支強大的由意大利、法國、美國最著名大學和研究機構組成的工程師隊伍，使GEMINI成為雷電保護裝置的專家。不論在意大利、歐洲以至全世界各地，GEMINI雷電接閃器經過多年雷電洗禮的成功保護，GEMINI目前正全力推出其最新研究成果 ATR系列先導放電避雷針。

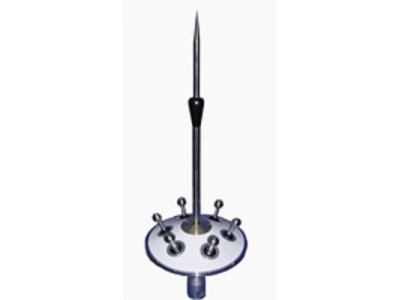

產品型號 ATR3000            產品型號 ATR5000         產品型號 ATR6000
國際貨號 07-001                 國際貨號 07-002             國際貨號 07-003

產品規格

尺寸（㎜）：高×圓盤直徑×下端連接公螺紋
直徑＝705×260×27
重量：5

產品特點

1. 非電子裝置、機械式自我激活；
2. 嚴格的質量選材，確保雷擊后防護質量不會改變；
3. 10/350μs雷電流產生的LEMP經過雷電波緩沖裝置LBD和 陡 波整流器HCS不會對避雷針造成損害；
4. 不同的搶先時間形成多規格保護半徑；
5. 獨特的外觀造型為被保護標的物增添藝術效果；
6. 產品通過高壓實驗室進行測試及檢定；
7. 防腐防銹經久耐用無需維護。

在試驗時實際施加的250微秒波形下，被測避雷針的提前放電時間為23.2微秒，根據法國標準NF C 17102給出的方法，折換到650微秒波形下的提前放電時間為78微秒。計算保護范圍時，法國標準NF C 17102封頂?shù)奶崆胺烹姇r(shí)間為650微秒波形下60微秒，該ESE針的提前放電時間已經大于60微秒。

保護半徑 (Rp) 計算公式

根據法國 NFC17-102 標準規定，避雷針針尖應高于被保護物水平面 ( 天面 )2m 以上，保護半徑由三個因素 ( 架針高度 h ，建筑物保護類別和避雷針型號 ) 決定。當架針高度 h ≥ 5m 時，保護半徑可按以下公式進行計算：

R p --- 保護天面上的水平保護半徑 ( m )
h --- 被保護天面至避雷針針尖高度 ( m )
D --- 電擊距離 ( 滾球半徑 ) ( m )
ΔL --- 為 ESE 的上行搶先距離 ( m ) ， ΔL = ΔV × ΔT

ΔV --- 先導傳播速度系數 ( m/μs ) 根據試驗數據測定 ΔV = 1 m/μs

保護半徑表

備注 :h = 2, 3 ,4 m 時 , 表中保護半徑 Rp 數據為實驗測試所得 , 非計算公式給出。

ATR 系列搶先時間測試數據

通過國家高壓實驗室測試
