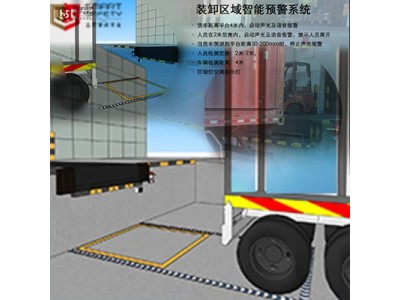

裝卸區域預警系統 Docking Area Warning System · 貨車距離平臺4米內，啟動聲光及語音報警 · 人員在2米范圍內，啟動聲光及語音報警，提示人員離開 · 當貨車倒退到平臺距離50-200mm時，停止聲光報警 · 人員檢測范圍：2米-2米 · 車輛檢測距離：4米 · 紅綠燈交通指示燈 · 本產品適用于戶外 |
產品選型
|
產品名稱 |
產品類型 |
點數 |
預警距離 |
作用 |
|
TOF 3D 裝卸預警系統 |
ZXXT-400 |
4 |
2000-4000mm |
預警 |
|
說明 |
|
|||
技術性能
組合式人車預警系統
3D-A傳感器用于探測貨車接近距離是否已經在4米之內
3D-N傳感器用于檢測人在0-2米范圍內是否有人
交通指示燈：
在2米范圍內時，紅燈自動亮起，提示車不得進入，同時聲控提醒人員離開此區域
綠燈：車輛可進入
報警器：
可編程的語音預警聲控，分貝可調
預警燈光可適用于戶外強光
控制系統：
控制箱：裝卸區域預警系統配置獨立控制箱，方便安裝易維修
人員預警
|
預警危險區-檢測人 · 長2米-寬2米區域對人員進行檢測，當檢測到人員在探測區域內時，立即聲控報警，交通指示紅燈亮 · 聲控提示人員注意車輛 · 聲控及交通指示燈提示車輛區域內有行人停車 · 連接交通指示紅綠燈，紅燈停，綠燈行 |
車輛預警
|
1、預警警告區-檢測車 2、長4米-寬2米區域對車輛進入進行探測，當發現車輛進入時，立即進行聲光報警，提示司機注意 3、綠燈通行，區域內無人員 4、紅燈禁行，區域內有人員，恢復綠燈方可通行 5、預警人員注意車輛 |

|
預警關閉
|
· 當車和人都在預警區域內時，設備停止預警，聲控關閉 · 立宏根據物流裝卸特別定制裝卸系統，應用產品達到2級安全認證 |
技術參數
|
Technical Data 技術參數
|
Operating Range (Truck Detection) |
4 Meter |
|
Operating Range (Truck Stopping @) |
0.2 Meter |
|
Worker Detected Area (From the Steel Bumper) |
2 x 2 Meter |
|
Max. Ambient Light (Truck Detection) |
100,000 Lux |
|
Supply Voltage (System) |
24VDC ± 10% |
|
Response Time (Truck Detection) (Worker Dection) |
60ms 200ms |
|
Output (Worker Detection) |
PNP/NPN |
|
System Power on Time |
5 sec. |
|
Housing (Bumper) (Sensor) (Light/Sound Housing) |
Housing (Bumper) (Sensor) (Light/Sound Housing) |
|
Temperature range |
Temperature range |
|
Enclosure Rating |
Enclosure Rating |
|
Safety Control Unit |
ISO13849 P Ld |
|
Vibration |
IEC 60068-2-27 |
|
Sound Output |
60 – 120 dB Adjustable |
|
Warning Light |
Flashing LED Red |
安全預警監控回路設計
|
安全回路模塊 · 通用型安全回路搭建模塊 · 是一款可組態安全控制模塊，支持多種開關型安全元件輸入 · 可選3組-6組安全元件輸入 · 可利用組態軟件,設定安全控制邏輯,滿足多種現場應用需求。 |
安全回路模塊
|
產品名稱 |
型號 |
安全輸入3CH |
輸出 |
訂貨編號 |
|
安全繼電器 |
SR103系列 |
1組安全產品 |
3N/O+1N/C |
詳見產品資料 |
|
安全繼電器 |
SR301系列 |
3組安全產品 |
2N/O |
|
|
安全控制器 |
SM601系列 |
6組安全產品 |
2N/O+4Tr |
|
|
說明 |
|
|||
